[Paper] ParkingE2E: Camera-based End-to-end Parking Network, from Images to Planning

BEV & Transformer Decoder 이용한 Imitation Learning 기반 End-to-end Parking

• RGB 영상과 target slot으로부터 BEV 특징을 추출
• Transformer 기반 디코더를 이용하여 trajectory points 예측
• imitation learning을 활용하여 RGB 영상에서 직접 path planning을 수행

1. target query encoder
   • 입력 영상과 목표 주차 공간(feature)을 융합하여 주차 공간을 인식하는 기능을 수행합니다.
   • BEV 특징을 활용한 높은 예측 정확도
2. transformer-based decoder
   • autoregressive 방식을 사용하여 미래의 waypoints 순차적 예측.

Contributions

1. End-to-end network 설계
   • surround-view images을 BEV feature로 변환
   • Target parking slot feature를 image feature과 결합하여 주차 공간 감지 성능을 향상.
   • Trajectory prediction이 순차적인 특성을 가지므로, Transformer 기반의 autoregressive 접근 방식을 활용
2. 실제 차량 실험 및 검증
   • real vehicle을 통해 다양한 real-world scenario에서 테스트 수행.
   • 모델의 실제 환경에서의 타당성 및 일반화 성능을 검증했으며, 실용적인 적용 가능성 입증.
   • 총 4개의 실제 주차장에서 평균 87.8%의 주차 성공률을 기록



Related Work

BEV Perception

다양한 센서 데이터를 쉽게 통합

• BEV는 명확한 물리적 해석이 가능하여, 여러 가지 센서 데이터를 효과적으로 융합.

원근 왜곡 문제를 방지하여 후속 작업의 복잡도를 줄임

• 거리나 크기 왜곡을 방지하여 경로 계획 등의 후속 작업을 단순화함.

구성

• 기존 perception의 feature extraction module과 task head module에 더해 viewpoint conversion module을 추가적으로 포함.
• 이 변환 모듈을 통해 센서 뷰에서 BEV 뷰로 변환

BEV-based models

• LSS (Lift-Splat-Shoot)
  • BEV를 활용한 Object Detection & segmentation 수행
  • 각 픽셀의 depth distribution 추정한 후, 이를 BEV 평면으로 투영하여 BEV 특징을 획득
• DETR3D
  • DETR(Deformable Transformer) 기반 3D object detection model
  • 3D 공간에서 Sparse Queries를 사용하여 객체를 인식
• PETR (Position Embedding Transformation for 3D Perception)
  • 3D 위치 정보를 2D 특징에 추가하는 3D positional embedding 적용
  • 네트워크가 depth 정보를 암묵적으로 학습하도록 유도
• BEVFormer
  • BEV Queries 사용하여 객체를 탐지
  • spatial cross-attention과 temporal self-attention을 결합하여 성능을 향상
• BEVDepth
  • LSS 방식을 기반으로 LiDAR 데이터를 활용하여 깊이 추정을 강화
  • 학습 과정에서 LiDAR 포인트를 이용해 깊이 정보를 supervision하여 BEV 인지 성능을 향상
• BEVFusion
  • 카메라와 LiDAR 데이터를 BEV 공간에서 fusion
  • 다중 센서 데이터를 효과적으로 결합하여 강력한 BEV 특징을 생성

End-to-end Autonomous Driving

Perception, Prediction, Path planning을 하나의 신경망으로 통합하여 공동 최적화를 수행

기존 모듈 기반 시스템에서 발생하는 누적 오류를 줄일 수 있음.

Urban Driving

• ChauffeurNet
  • 전문가 데이터를 학습하는 imitation learning 기반 엔드투엔드 방법
  • 효과적인 주행 전략 학습
• TransFuser, InterFuser, NEAT
  • BEV 특징을 추출하는 인코더-디코더 구조 활용
  • GRU 디코더를 사용해 경로점을 autoregressive manner로 예측
• CIL, CILRS
  • 전방 이미지, 차량 상태 정보, 내비게이션 명령을 입력하여 직접 제어 신호를 생성하는 신경망
  • 별도의 PID 제어기가 필요하지 않음
• MP3, UniAD
  • 모듈형 설계를 따르지만, 모든 모듈을 엔드투엔드 방식으로 공동 최적화

E2E parking

• Vision and Dead Reckoning-based End-to-End Parking for Autonomous Vehicles
  • 1단계: steering angle 시퀀스를 예측
  • 2단계: LSTM 네트워크를 활용하여 최적의 조향각과 기어 변속을 예측
• An end-to-end fully automatic bay parking approach for autonomous vehicles
  • rear-view images 활용하여 CNN 기반 조향각 및 속도 제어 모델 학습
• ParkPredict
  • CNN-LSTM 구조를 활용하여 Parking slot & waypoints 예측
  • aerial imagery 기반.
• ParkPredict+
  • Transformer와 CNN을 결합한 모델
  • 차량의 의도(intent), 영상, historical trajectory 정보를 활용한 예측 모델 설계

Limiatations

• 고성능 연산 자원 필요
• 학습 과정이 복잡
• 실제 차량 적용이 어려움

Method

Problem Definition



Dataset

$\mathcal{D} = \{(I_{i,j}^k, P_{i,j}, S_i)\}$

• $i \in [1, M]$: trajectory index
• $j \in [1, N_i]$: trajectory point index
• $k \in [1, R]$: camera index
  • $R$: RGB camera의 개수
• $P$: trajectory point
• $S$: target slot

Reorganize the dataset

$\mathcal{D}' = \{(I_{i,j}^k, \mathcal{T}_{i,j}, S_i)\},$

• $\mathcal{T}{i,j} = \{P{i,\min(j+b, N_i)}\}_{b=1,2,\dots,Q},$
  • $\mathcal T_{i,j}$: sampled trajectory subset
  • 주어진 경로 $i$에서 특점 시점 $j$를 기준으로 앞으로 $Q$개의 trajectory point를 가져오는 과정
  • 경로의 끝을 넘지 않도록 $N_i$ 설정.
• $Q$: predicted trajectory points의 길이

end-to-end network의 optimization goals

$\theta' = \displaystyle \argmin_{\theta} \mathbb{E}{(I, \mathcal{T}, S) \sim \mathcal{D}'} \left[\mathcal{L}(\mathcal{T}, \mathcal{N}\theta(I, S))\right]$

• $\mathcal L$: loss function
• $\mathcal N_\theta$: expert trajectory를 imitation learning하는 end-to-end neural network

Camera-based End-to-end Neural Planner

Overview

RGB 영상과 목표 주차 공간을 입력으로 받아, 두 가지 주요 구성 요소로 작동:

1. Input Encoder
   • RGB 영상을 BEV feature로 변환
2. Autoregressive Trajectory Decoder
   • BEV 특징과 목표 주차 공간 정보를 융합
   • transformer decoder를 활용하여 다음 궤적 점을 순차적으로 예측(autoregressive 방식)



Encoder

RGB image → BEV 변환, Target slot 정보와 결합하여 feature 추출

• BEV 형식으로 인코딩하여 사용.
• 주변 환경을 top-down 방식으로 보여주어, ego-vehicle이 주차 공간, 장애물, 도로 표시 등 쉽게 감지
• 다양한 주행 시점에서도 일관된 시각적 표현을 제공하여 궤적 예측의 복잡성을 줄이는 역할.

Camera Encoder

• EfficientNet을 활용하여 RGB image feature $\mathcal{F}{img} \in \mathbb{R}^{C \times H\text{img} \times W_\text{img}}$ 추출.
• LSS(Lift, Splat, Shoot) 활용하여 depth distribution ($d_{dep} \in \mathbb{R}^{D \times H_\text{img} \times W_\text{img}}$)을 학습하고, 이를 통해 픽셀을 3D 공간으로 변환
• 예측된 깊이 정보를 이미지 특징과 곱하여 깊이 정보를 포함한 특징을 생성
• 카메라의 extrinsics & intrinsics parameter를 이용해, BEV grid에 image feature를 projection하여 BEV 공간의 camera feature($F_{cam}$) 생성
  • BEV feature의 range: $[-R_x, R_x]m, \; [-R_y, R_y]m$
• $\mathcal{F}{cam} \in \mathbb{R}^{C \times H\text{cam} \times W_\text{cam}}$

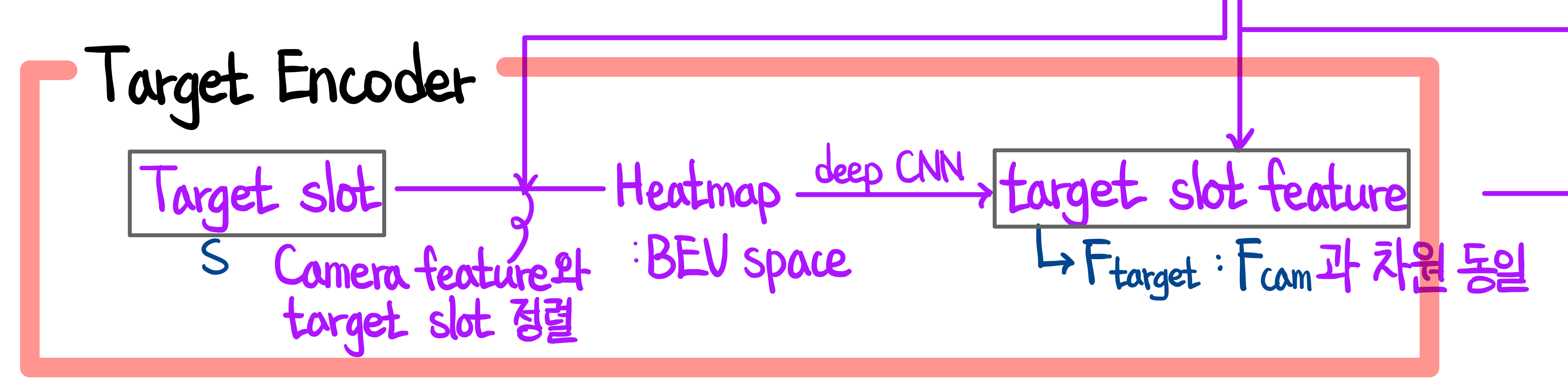

Target Encoder

• camera feature와 target slot 정보를 정렬하기 위해, BEV 공간에서 목표 주차 공간의 heatmap 생성
• CNN을 사용하여 target slot feature**($\mathcal F_{target}$)을 추출 →** $\mathcal F_{cam}$과 동일한 차원으로 변환
• 훈련 과정에서, 목표 주차 공간은 인간 운전자의 주차 궤적의 끝점으로 결정됨

Target Query

• camera feature($\mathcal F_{cam}$)과 target feature($\mathcal F_{target}$)을 BEV 공간에서 정렬
• cross-attention을 이용하여 목표 특징을 기반으로 카메라 특징을 검색(query)
• Positional Encoding 활용하여 공간적 대응 관계를 유지하며 특징을 정렬
• $\mathcal F_{target}$을 query, $\mathcal F_{cam}$을 key&value로 사용하여 attention 수행 → fused feature $\mathcal F_{fuse}$ 생성

Decoder

Transformer 디코더를 활용한 sequence prediction 문제로 접근

• autoregressive 방식으로 한 단계씩 trajectory 예측
• low-dimensional trajectory points와 고차원 image features 효과적으로 결합
• trajectory point $(P^x_{i,j}, P^y_{i,j})$ 예측

Trajectory Serialization

• Trajectory points를 discrete tokens로 변환하는 과정
• 이러면 position regression 문제를 token prediction 문제로 변환할 수 있음.

$\text{Ser}(P^x_{i,j}) = \left\lfloor \cfrac{P^x_{i,j} + R_x}{2R_x} \right\rfloor \times N_t, \quad \text{Ser}(P^y_{i,j}) = \left\lfloor \cfrac{P^y_{i,j} + R_y}{2R_y} \right\rfloor \times N_t,$

• $Ser( \cdot)$: serializing trajectory points
• $N_t$: 시퀀스에서 인코딩할 수 있는 max token value
• $R_x, R_y$: x축과 y축 방향에서 예측할 수 있는 최대 범위.

Trajectory의 i번째 sequence는 아래와 같이 표현.

$[\text{BOS}, \text{Ser}(P^x_{i,1}), \text{Ser}(P^y_{i,1}), \dots, \text{Ser}(P^x_{i,N_i}), \text{Ser}(P^y_{i,N_i}), \text{EOS}]$

• BOS: sequence 시작 토큰
• EOS: sequence 종료 토큰



Trajectory Decoder

• BEV features를 Key & Value로 사용
• serialized trajectory sequence를 Query로 사용
• 트랜스포머 디코더를 이용해 autoregressive으로 trajectory point 생성

Training

• Positional Embedding을 추가하여 시퀀스 간 공간적 관계를 유지
• unknown information에 대해 masking을 적용하여 병렬 연산 가능하게 설계

Inference

1. BOS(Start Flag) 토큰이 주어지면
2. 트랜스포머 디코더가 다음 trajectory point를 예측
3. 예측된 점을 시퀀스에 추가한 후 반복 수행
4. EOS(End Flag) 토큰이 나오거나, 지정된 궤적 점 개수에 도달하면 종료

Lateral and Longitudinal Control

• 주차 시작 시점을 $t_0$으로 정의
• end-to-end neural planner: predicted trajectory $\mathcal{T}{t_0} = \mathcal{N}{\theta'}(\mathbf{I}_{t_0}, S)$ 생성.
  • $\mathbf{I}_{t_0}$: input
  • $S$: target parking slot
• $ego_{t_0 \to t}$: Localization system을 통해 얻은 차량이 $t_0$에서 현재 시점 $t$까지 이동한 relative pose
• Target steering angle $\mathcal{A}t^{tar} = \text{RWF}(\mathcal{T}{t_0}, ego{t_0 \to t}).$
  • RWF, Rear-Wheel Feedback 방식을 이용하여 계산.
  • predicted trajectory $\mathcal T_{t_0}$와 relative pose $ego_{t_0 \to t}$ 사용.
• 섀시에서 speed feedback $\mathcal V^{feed}$와 steer feedback $\mathcal A^{feed}$ 수집
  • target speed $\mathcal V_{tar}$과 target steering angle $\mathcal A^{tar}_t$을 사용해
  • cascade PID controller 사용해 lateral&longitudinal control 수행
• 새로운 예측 경로 생성: $\mathcal T_{t_0}$, $ego_{t_0 \to t}$ 초기화
  • global localization에 의존하지 않고 주차 가능.

Experiments

Dataset Collection

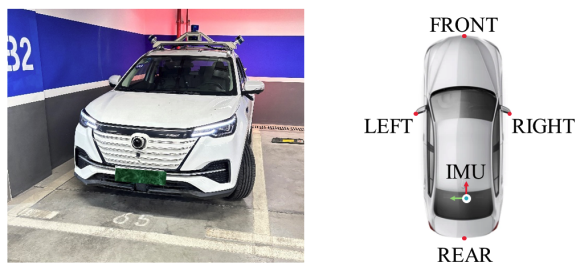

• surround-view camera를 활용하여 RGB 이미지를 캡처함.
• 차량 주변의 360도 시각 정보를 확보하여, 더 넓은 범위에서 주차 환경을 인식 가능하도록 설계됨.
• Dead Reckoning 기법 활용
• 이를 통해 차량의 강건하고 정확한 위치(localization) 를 실시간으로 추정함.

• ground garages underground garages → generalization capability 향상
• Garage I&II: training에 사용.
• Garage II&IV: training에 사용.

Implementation Details

• 프레임워크: PyTorch
• GPU: NVIDIA GeForce RTX 4090
• Batch Size: 16
• 총 학습 시간: 약 8시간 (40,000 프레임)
• 테스트 데이터 크기: 5,000 프레임
• Input data
  • 서라운드 뷰 카메라 4대(R=4)에서 촬영된 이미지 사용
  • target parking slot은 주차 종료 지점의 특정 포인트를 기준으로 결정
  • trajectory sequence points를 활용해 모델의 예측 결과를 지도 학습
• target parking slot selection: RViz software "2D-Nav-Goal"
• 경로 예측
  • 입력: 서라운드 뷰 카메라 이미지 + 목표 주차 공간
  • 출력: n개의 미래 경로 포인트를 autoregressive manner으로 예측
• controller: 경로 계획 결과, 차량 위치(ego pose), 피드백 신호 를 이용해 주차 수행
• 좌표 체계 통일
  • 목표 지점과 예측된 경로 포인트의 좌표는 vehicle coordinate frame 기준으로 표현
  • global coordinate frame에 의존하지 않음

Neural Network Details

• BEV 특징 맵(BEV features)
  • 크기: 200 × 200
  • 실제 공간 범위: x 방향 $[-10m, 10m]$, y 방향 $[-10m, 10m]$
  • 해상도: 0.1m 단위
• Transformer 디코더 설정
  • trajectory serialization의 최대 값 $N_t = 1200$
  • 생성하는 예측 시퀀스 길이 = 30
  • 이 설정을 통해 정확도와 속도 균형 최적화

Evaluation Metrics

1) Model Trajectory Evaluation

모델을 실제 환경에서 실험하기 전에, 성능을 분석하기 위한 평가 지표를 설계함.

• L2 Distance
  • 예측 궤적과 실제(ground-truth) 궤적 간의 평균 유클리드 거리.
  • 모델의 정확도(precision)와 정밀도(accuracy) 평가.
• Hausdorff Distance
  • 두 점 집합 간 최소 거리들의 최댓값을 측정.
  • 예측 궤적이 실제 궤적과 얼마나 잘 일치하는지 평가.
• Fourier Descriptor Difference
  • 푸리에 서술자를 사용하여 예측 및 실제 궤적을 벡터로 변환한 후 차이를 측정.
  • 값이 낮을수록 두 궤적 간 차이가 작음을 의미.

2) End-to-end Real-vehicle Evaluation

실제 차량 실험에서 자율 주차 성능을 평가하는 지표.

• Parking Success Rate, PSR
  • 목표 주차 공간에 차량이 성공적으로 주차될 확률.
• No Slot Rate, NSR
  • 지정된 주차 공간에 주차하지 못한 비율.
• Parking Violation Rate, PVR
  • 차량이 지정된 주차 공간을 약간 벗어났지만, 다른 공간을 방해하지 않은 경우의 비율.
• Average Position Error, APE
  • 차량이 성공적으로 주차되었을 때, 목표 주차 위치와 실제 정지 위치 간 평균 거리 차이.
• Average Orientation Error, AOE
  • 차량이 성공적으로 주차되었을 때, 목표 주차 방향과 실제 정지 방향 간 평균 각도 차이.
• Average Parking Score, APS
  • 위치 오류, 방향 오류, 주차 성공률을 종합 평가한 점수 (0~100점 범위).
• Average Parking Time, APT
  • 주차 모드가 시작된 시점부터 차량이 지정된 공간에 완전히 주차되거나 실패할 때까지 걸리는 시간.

Quantitative Results

4개의 서로 다른 주차장에서 폐쇄 루프 차량 테스트(closed-loop vehicle tests) 를 수행하여 제안된 시스템의 성능을 검증

• Scene A: 좌우에 장애물이 없는 상태에서 주차
• Scene B: 좌측 또는 우측에 차량이 있는 상태에서 주차
• Scene C: 벽이나 기타 장애물이 있는 상태에서 주차
• 각 시나리오에서 무작위로 3개의 주차 슬롯 선택
• 각 슬롯에 대해 좌측 및 우측 방향으로 약 3회씩 주차 테스트 수행

3. 실험 결과

• 제안된 방법은 다양한 시나리오에서 높은 주차 성공률을 기록
• 강력한 주차 성능(robust parking capability) 을 보여줌

기존 방법과 비교

• 최근 엔드투엔드 자율주행(End-to-End Autonomous Driving) 기법들이 등장했지만, 대부분 도시 주행(Urban Driving) 문제 해결에 초점
• ParkPredict [20] 같은 방법이 주차에 활용되긴 하지만, 본 연구의 접근 방식과는 과제(task)가 다름
• 기존 연구 중 제안된 방법과 직접적으로 비교할 수 있는 효과적인 엔드투엔드 방법은 없음

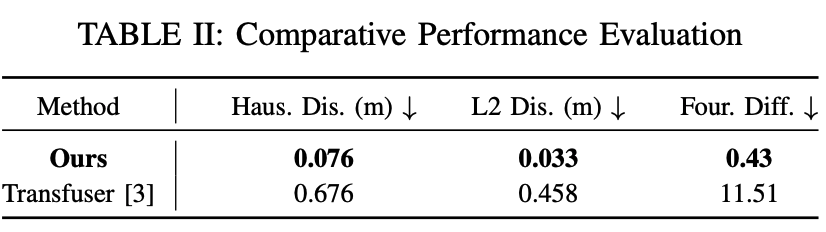

2. Transformer 기반 디코더 vs GRU 기반 디코더 (Transfuser)

• Table II에서 Transformer 기반 디코더(제안된 방법)와 GRU 기반 디코더(Transfuser) 비교
• Transformer 기반 디코더는 Attention Mechanism 덕분에 예측 정확도가 더 우수

Ablation Study

1. 실험 목적

• 다양한 네트워크 구조(Network Designs) 가 모델 성능에 미치는 영향을 분석
• 특히, 특징 융합(Feature Fusion) 방법 에 대한 실험 수행

2. 실험 방법

• Table III에서 서로 다른 특징 융합 방법을 비교
• 비교 대상:
  1. Baseline (Target Query)
  2. Feature Concatenation (특징 벡터 단순 연결)
  3. Feature Element-wise Addition (특징 벡터 요소별 합)

3. 결과 분석

• Target Query 방식이 가장 높은 경로 예측 정확도(Trajectory Prediction Accuracy) 를 달성
• 이유:
  • Attention 메커니즘 및 공간 정렬 기법(Spatial Alignment Mechanism) 활용
  • 목표 주차 슬롯(Target Slot)과 BEV 이미지 간의 공간적 관계를 명확하게 반영
  • BEV 특징과 목표 특징을 효과적으로 통합하여 최적의 성능 도출
• Table II에서 Transformer 기반 디코더(제안된 방법)와 GRU 기반 디코더(Transfuser) 비교
• Transformer 기반 디코더는 Attention Mechanism 덕분에 예측 정확도가 더 우수

Limitations

Moving Targets에 대한 적응력 부족

• 데이터 규모(Data Scale) 및 시나리오 다양성(Scenario Diversity) 제한으로 인해 적응력이 낮음
• 데이터셋 확장을 통해 개선 가능

Negative Samples 부족

• Expert Trajectories 만을 학습하여, 효과적인 부정 샘플 제공이 불가능
• 주차 과정에서 큰 편차 발생 시 보정 메커니즘 부족 → 주차 실패 가능성 증가

Rule-Based 주차 방법과의 성능 차이

• 기존 규칙 기반 방식보다 성능이 부족한 부분 존재
• 하지만, 엔드투엔드 기술이 발전함에 따라 해결될 것으로 기대

Future Work

Deep Reinforcement Learning

• NeRF & 3D Gaussian Splatting 이용해 실제와 유사한 시뮬레이터 구축
• 이를 통해 엔드투엔드 모델을 강화학습으로 학습하여 성능 향상 기대

복잡한 시나리오에서의 성능 개선

• 엔드투엔드 기술이 발전할수록 복잡한 주차 환경에서도 기존 규칙 기반 방법을 뛰어넘는 성능 가능성
